20m Band Magnetic Loop nach DL5MCC

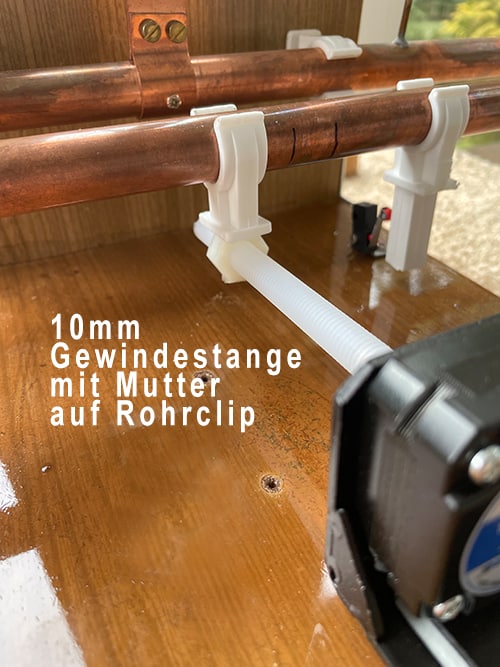

Hier stelle ich eine Möglichkeit vor, mit Unterstützung eines Microcontrollers das beste SWR zu finden. Die Abstimmung der Monoband Loop erfolgt durch Wegbewegen der Sekundärloop von der Primärloop mit Hilfe eines bipolaren Steppermotors, an dessen Achse eine Gewindestande angebracht ist.

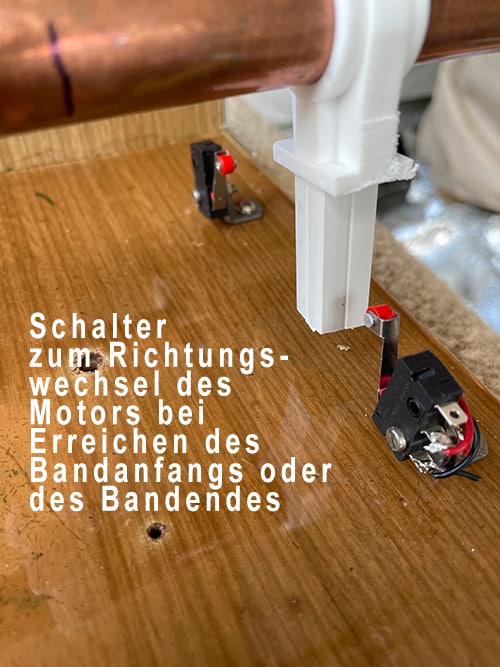

Die beiden Microschalter (Bandanfang und Bandende) schalten bei Kontakt die Drehrichtung des Motors automatisch um, sodass er nicht über die Bandgrenzen laufen kann, eine reine Sicherheitsmaßnahme, falls der OM mal im Abstimmvorgang beim harten Contestbetrieb einschlafen sollte, hi. Selbstverständlich kann man auch Gabellichtschranken verwenden.

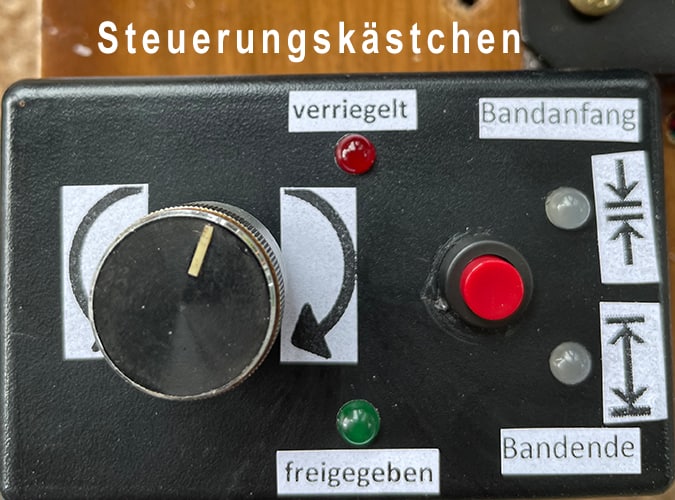

Das kleine Steuerungskästchen befindet sich im normalen Funkbetrieb natürlich im Shack, hier im Video aus Demonstrationsgründen direkt an der Antenne.

Die gesamte Anordnung ist in dieser Form nur für den Indoor Betrieb (Dachboden, überdachte Terrasse o. ä.) ausgelegt. Für den Outdoor Betrieb sollte alles wetterfest aufgebaut sein.

Die nicht sichtbaren Bauteile bestehen aus dem Arduino UNO (Microcontroller), L298N (Stepper Motor Driver), Steppermotor der Nema 17 Reihe sowie Kleinkram.

Jürgen DK3EJ
